產品中心
專業設計生產各種型號的混合式步進電機
/
/
步進驅動器 DXBS-2866

產品分類

全部分類
步進驅動器 DXBS-2866
瀏覽量:
1000

步進驅動器 DXBS-2866

產品特性: ◆ 適配電機:適用于低于6A電流以下的機座86兩相閉環步進電機 ◆ 電源電壓: DC:30V~100V或AC: 20V~ 70V ◆ 輸出電流:本系列驅動器電流為自動整定，所以不需要手動設置電流 ◆ 細分設置:撥碼開關設定，16種 細分選擇，最高256細分 ◆ 控制方式:脈沖+方向、CW/CCW(需用軟件調節)、AB相 ◆ 控制信號:滿足共陽極、共陽極、差分三種接線方案 ◆ 電壓保護:電壓低于或高于電源電壓要求范圍，驅動啟動自保護 ◆上位機通訊: RS232 (參數可通過加配的調試板或PC. 上位機調試軟件進行調節) ◆ 輸入信號電壓: 5V供電，+12V需接1. 2KQ限流電阻，+24V需接3KQ2限流電阻
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-009
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

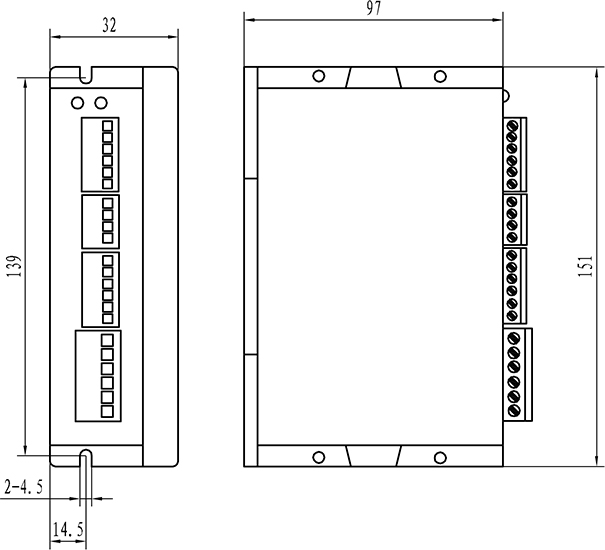

安裝尺寸

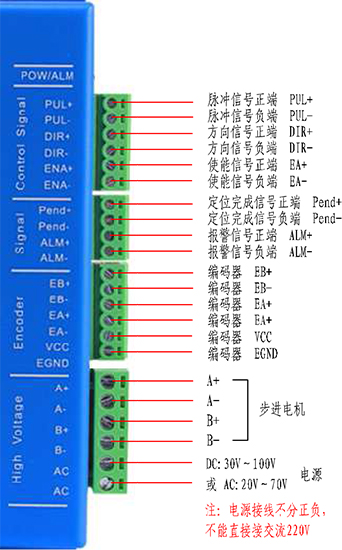

接線定義







驅動器通訊端子定義(6針水晶頭)

引腳 符號 定義
1 NC 無定義
2 GND 信號地
3 TXD RS232發送端
4 RXD RS232接收端
5 GND 信號地
6 +5V 電源正

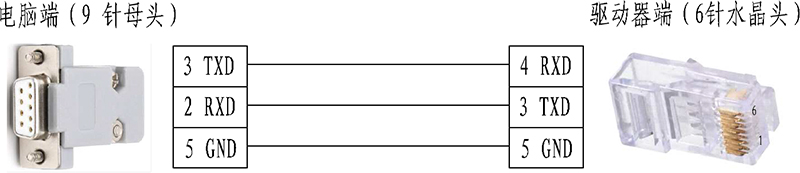

驅動器與電腦通訊線連接方式

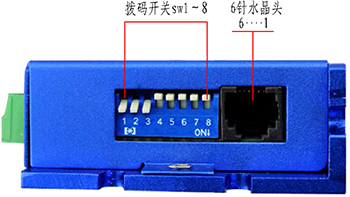

撥碼開關設定

sw1~sw4 :設定驅動器細分(重啟后生效)



如分（步/轉） 400 800 1600 3200 6400 12800 25600 51200 1000 2000 4000 5000 8000 10000 20000 40000
swl ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF ON OFF
sw2 ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF ON ON OFF OFF
sw3 ON ON ON ON OFF OFF OFF OFF ON ON ON ON OFF OFF OFF OFF
sw4 ON ON ON ON ON ON ON ON OFF OFF OFF OFF OFF OFF OFF OFF



swS : 設定電機方向(重啟后生效)，0FF:CCW、 0N: CW;

sw6 : 工作模式選擇(重啟后生效)，0FF: 閉環、0N: 開環;

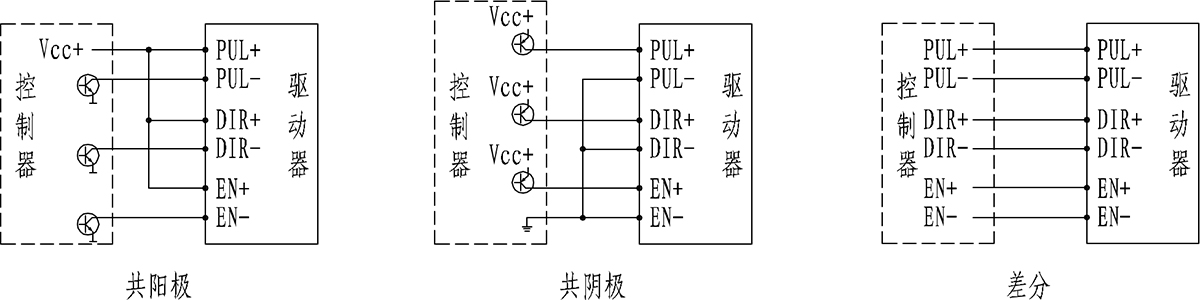

控制信號接線



注意: 當控制信號電壓VCC= 5V時，限流電阻R=0K

         當控制信號電壓VCC= 12V時，限流電阻R=1.5K ;

         當控制信號電壓VCC=24V時，限流電阻R=3K





常用參數設置



參數號 參齢稱 默認值 參數糙
PA-000 電流環比例系數 2000 50 - 8000
PA-001 電流環積分系數 200 0-1000
PA-002 位置環比例 2200 100- 5000
PA-003 位置環前饋 122 0-200
PA-004 速度環比例 200 10 - 2000
PA-005 缺省檔ppr設置 400 200 - 51200
PA-006 碼盤毎轉反饋脈沖散 4000 4000 - 65535
PA-007 位置超差報警門限 4000 0 - 65535
PA-008 加速度前饋系數 6 0-100
PA-009 開環電流百分比 40 0-100
PA-010 最大輸出電流百分比 100 1-100
PA-011 速度環積分系數 50 0 - 5000
PA-012 輸入脈沖濾波檔位 2 0~5
PA-013 使能有效電平設置 1 0~1
PA-014 輸出口 1阻態設置 1 0~1
PA-015 待機電流百分比 25 0-100
PA-016 消抖延時 60 0- 32767
PA-017 脈沖模式選擇 0 0~1



注: 更多參數設置咨詢我司





報警信息

狀舗示燈 故障說明 故障處理
每5秒閃躲1次 過流報警

1、 電機線動力線短路或電機故障；

2、 驅動器也流環參數設置過大；

3、 如以上兩點檢查無錯誤,則可能是驅動器內部故障，需返廠檢汎
每5秒閃娘次 過壓報警

1、 供電電壓過高或者電圧不穩定，檢別變壓器輸出電壓是否正常；

2、 驅動器內部故障，需返廠檢測。

每5秒閃躲3次

或每5秒閃媒7次

 編碼器故障

1、 編碼器統斷線或者接觸不良。

2、 驅動器編碼器輸入電路損壞。
過裁報警 電機驍或者負載過大。
位置偏差過大

1、 電機動力線相序接反，按電機上標簽檢查線序；

2、 電機動力線或者編碼器線有松動、接觸不良或者有斷裂都會(huì )導致 此故障，如有備用線纜可更換嘗試線纜；

3、 PA-007設置太小導致報警,重新設置參凱



使用環境及參數

冷卻方式 自然冷卻或強制風冷
使用場合

不能放在其它發熱的設備勇，爨免粉塵、油霧、腐蝕性氣 體，

濕度太大及強振動場所，禁止有可燃氣體和導電灰塵
使用溫度 0~50°C
使用濕度 40 - 90XRH
保存溫度 -20°C~65°C
