PG57F

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

G-BB0020

所屬分類

行星齒輪減速箱系列

數量

庫存:



產品描述

PG57F 齒輪箱系列

外殼材質Housing material	金屬metal	背隙(無負荷時) Backlash,at no-load	≤3°
輸出軸承型式Bearing at output		滾珠軸承Ball bearings
徑向負荷Radial load(8mm from flange)		≤20kgf
軸向負荷Shaft axial load		≤10kgf
主軸最大承受壓入力 Shaft press fit force, max.		≤30kgf
徑向間隙Radial play of shaft		≤0.05mm
軸向間隙Thrust play of shaft		≤0.2mm

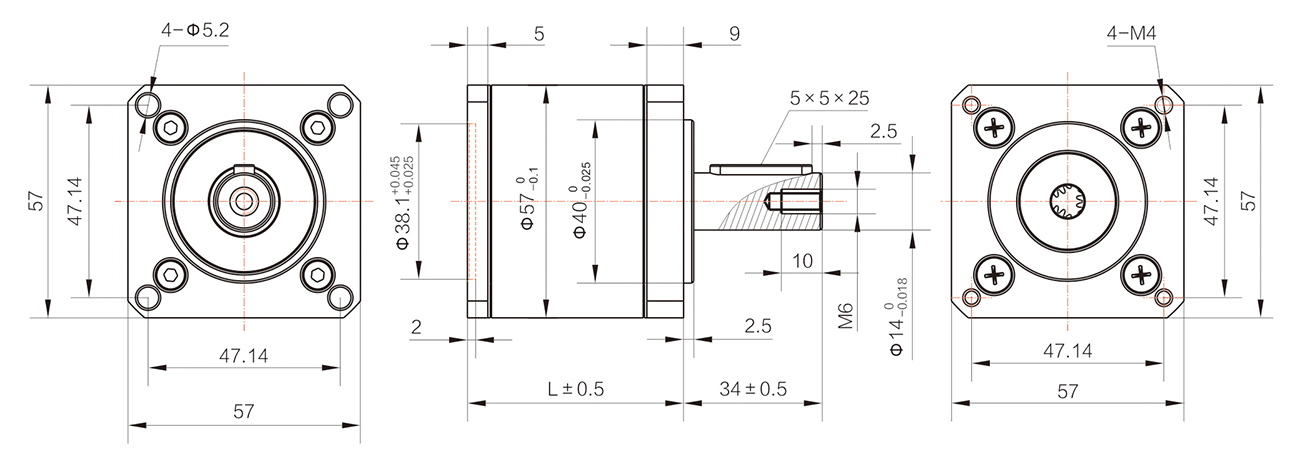

外形尺寸

馬達齒輪參數

模數Module	0.6
齒數No. of teeth	8	18	24
壓力角Pressure angle	20°
孔徑Hole diameter	Φ6.35
使用溫度范圍：-10° C~+60° C Operating temperature range	使用相對濕度：20%?85%RH Operating relative humidity

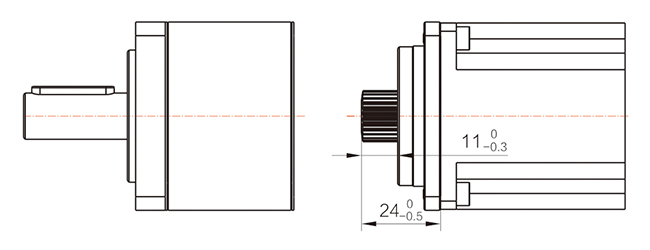

馬達裝卸方法

標準減速比參數

減速比

Reduction ratio

精確減速比

Exact reduction ratio

額定允許扭矩

Rated tolerance torque

極限扭矩

Max momentary

tolerance torque

效率

Efficiency

級數

Number of stages

4,5,10

60kgf.cm

120kgf.cm

90%

15,20,25,30,40,50,100

250kgf.cm

400kgf.cm

81%
